Zemní práce

  • Výkop rýh pro základové pásy - strojně s ručním začištěním
  • Stavební jáma pro podzemní podlaží garáží je provedena jako otevřená napažená
  • Odvoz a uložení výkopu je řešeno v návaznosti na místo stavby, kvalitu výkopku a potřebu zeminy pro terénní úpravy

Základové konstrukce

  • Způsob ochrany základové spáry před provedením základové konstrukce – vrstvou štěrkového podsypu
  • Základové pasy z prostého betonu doplněné základovým zdivem z vibro - lisovaných betonových tvárnic prolitých betonovou směsí, v případě výšky nad 750 mm - včetně konstrukčně vyztuženými vodorovnou výztuží ve spárách
  • Základová monolitická armovaná betonová deska včetně suterénních stěn podzemního objektu garáží z vodostavebního betonu (bílá vana)

Základové konstrukce

  • Způsob ochrany základové spáry před provedením základové konstrukce – vrstvou štěrkového podsypu
  • Základové pasy z prostého betonu doplněné základovým zdivem z vibro - lisovaných betonových tvárnic prolitých betonovou směsí, v případě výšky nad 750 mm - včetně konstrukčně vyztuženými vodorovnou výztuží ve spárách
  • Základová monolitická armovaná betonová deska včetně suterénních stěn podzemního objektu garáží z vodostavebního betonu (bílá vana)

Vodorovné konstrukce

  • Hutněný štěrkový podsyp
  • Podkladní betonová deska konstrukčně armovaná
  • Protiradonová hydroizolace
  • Tepelná izolace podlahové konstrukce přízemí
  • Separační vrstva - folie
  • Betonová podlaha
  • Nášlapná vrstva podlahy
  • Podhled v kombinaci sádrokartonového zavěšeného podhledu a/nebo vápenosádrové omítky keramického stropu
  • Nosná stropní konstrukce – keramický strop s vyztuženými betonovými žebry
  • Izolace kročejového hluku – polystyren typu EPS 150 S, tloušťka 3 cm, izolační podložka peMAX, tloušťka 2 mm
  • Separační vrstva - folie
  • Betonová podlaha
  • V koupelnách hydroizolační stěrka pod sprchovým koutem a vanou
  • Nášlapná vrstva podlahy
  • Překlady nad otvory v nosných a obvodových konstrukcích - zesílená konstrukce ŽB věnce, nebo systémovými překlady
  • Překlady nad otvory v příčkách – systémové překlady
  • Beton
  • Výztuž
  • Použití tepelné izolace z vnější strany ŽB věnce jako součást zateplení fasády
  • Nosná konstrukce galerie provedena z hraněných dřevěných profilů
  • Podhled galerie tvořený SDK doplněný minerální vatou v tloušťce 120 mm
  • Akustická kročejová deska tl. 15 mm
  • Nosná konstrukce z železobetonových vyložených nosníků
  • Nášlapná vrstva je tvořena dřevěnými palubkami z tvrdého exotického dřeva na pružných podložkách
  • Zábradlí tvoří kované profily s kovanou tyčovou výplní
  • Zastřešení domovní pavlače je provedeno šikmou stříškou s keramickou skládanou krytinou Tondach
  • Nosná konstrukce z železobetonových vyložených nosníků
  • Nášlapná vrstva je tvořena dřevěnými palubkami z tvrdého exotického dřeva na pružných podložkách
  • Zábradlí tvoří kované profily s kovanou tyčovou výplní
  • Dělicí příčky mezi sousedícími balkony jsou provedené jako rámová pozinkovaná ocelová konstrukce s lehkou výplní
  • U bytů s předzahrádkou terasy z tvrdého exotického dřeva, předzahrádky - vysetý trávník
  1. 1
    složení a provedení podlahové konstrukce přízemí
  2. 2
    složení a provedení stropní konstrukce
  3. 3
    překlady nad otvory
  4. 4
    železobetonový ztužující pozední věnec
  5. 5
    konstrukce vnitřní galerie podkrovních bytů
  6. 6
    konstrukce domovní pavlače podkrovních bytů
  7. 7
    konstrukce balkonů

Svislé konstrukce

  • Svislé nosné / výplňové zdivo obvodové
    Cihla typu Porotherm 24 P+D se zateplením fasádním polystyrénem tl. 140 mm v 1 NP a 2 NP a tvrzenou minerální vatou tl. 150 mm v 3 NP
  • Střední vnitřní nosné zdivo
    • Cihla typu Porotherm 24 P+D
    • Mezibytové stěny - cihla Porotherm AKU SYM 30
    • Železobetonové monolitické stěny nebo pilíře
  • Příčkové zdivo
    • Příčky v 1NP a 2NP - příčkovka typu Porotherm
    • Příčky v podkroví - příčkovka typu Porotherm a příčky SDK

Svislé konstrukce

  • Svislé nosné / výplňové zdivo obvodové
    Cihla typu Porotherm 24 P+D se zateplením fasádním polystyrénem tl. 140 mm v 1 NP a 2 NP a tvrzenou minerální vatou tl. 150 mm v 3 NP
  • Střední vnitřní nosné zdivo
    • Cihla typu Porotherm 24 P+D
    • Mezibytové stěny - cihla Porotherm AKU SYM 30
    • Železobetonové monolitické stěny nebo pilíře
  • Příčkové zdivo
    • Příčky v 1NP a 2NP - příčkovka typu Porotherm
    • Příčky v podkroví - příčkovka typu Porotherm a příčky SDK

Zastřešení

  • Zastřešení stavby sedlovou/valbovou střechou
  • Krytina keramická Tondach
  • Nadkrokevní systém tepelné izolace THERMANO, tloušťka 140 mm, tvrzená polyisokyanurátová pěna (PIR)
  • Konstrukce krovu – kombinace lepených a hraněných dřevěných profilů KVH
  • Konstrukce zavěšených SDK podhledů s částečným přiznáním konstrukce krovu (trámů)

1

Výplně otvorů

  • Okna
    Eurookna profil IV 68, smrk, zasklení izolačním dvojsklem s Ug = 1,0 W/m2.K
    Střešní okna typu „VELUX“, zasklení izolačním dvojsklem s Ug = 1,1 W/m2.K, zasklení u vybraných koupelnových oken trojsklo s Ug = 0,7 W/n2.K
  • Vchodové dveře venkovní
    Dřevěné bezpečnostní, kování bezpečnostní - madlo/klika lak bronz
  • Vchodové dveře vnitřní
    Protipožární, bezpečnostní, folie buk, bezpečnostní kování madlo/klika chrom
  • 2
  • 3
  • 4
  • 14

Výplně otvorů

  • Okna
    Eurookna profil IV 68, smrk, zasklení izolačním dvojsklem s Ug = 1,0 W/m2.K
    Střešní okna typu „VELUX“, zasklení izolačním dvojsklem s Ug = 1,1 W/m2.K, zasklení u vybraných koupelnových oken trojsklo s Ug = 0,7 W/n2.K
  • Vchodové dveře venkovní
    Dřevěné bezpečnostní, kování bezpečnostní - madlo/klika lak bronz
  • Vchodové dveře vnitřní
    Protipožární, bezpečnostní, folie buk, bezpečnostní kování madlo/klika chrom

Povrchové úpravy

  • Venkovní omítka
    Venkovní tenkovrstvá omítka probarvená
  • Vnitřní omítka
    Stěny - vápenosádrová omítka opatřená malbou
    Strop - vápenosádrová omítka opatřená malbou / SDK podhled zavěšený opatřený malbou
  • Dlažba keramická
    • V prostoru společné domovní chodby, kočárkárny
    • Vnitřní a vnější schodiště ve společných prostorech
  • 5
  • 6
  • 7
  • 8

Klempířské prvky

Oplechování vikýřů a nadstřešních prvků provedeny z materiálu měď, zaatikový žlab z měkčené folie PVC.
Venkovní parapety oken – systémové, strojně barveny plech LINDAB měď.

  • 9
  • 10

Technické zařízení budovy – instalace

  • Vodovod
    Plastové rozvody. Přívod vody ze společné studny s venkovním kohoutkem v bytech s předzahrádkou.
  • Kanalizace
    Potrubí z PVC HT, ležatý svod z PVC KG

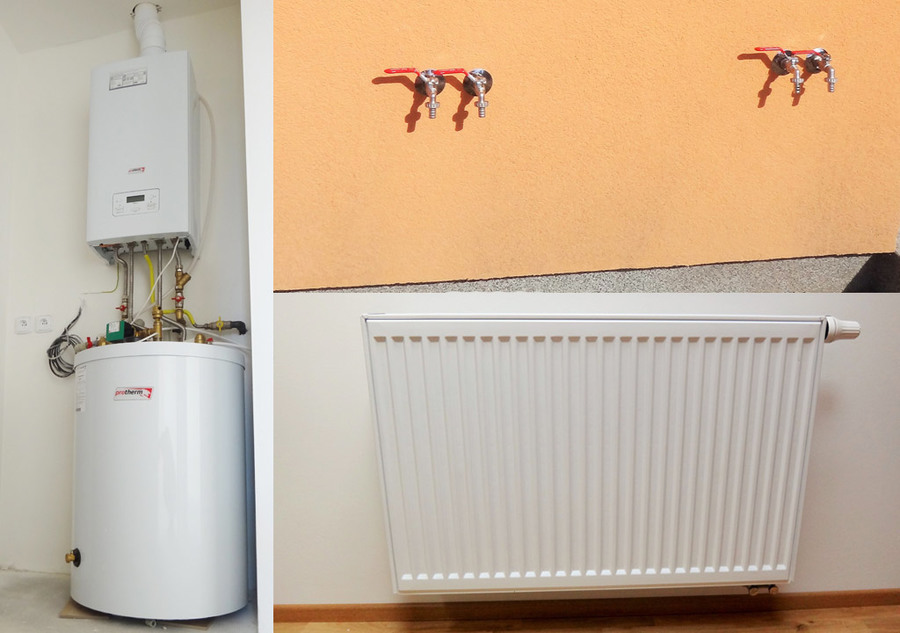

  • Vytápění
    • Plynový turbokotel nezávislý na vnitřním prostředí, s integrovaným zásobníkem TUV nebo samostatným zásobníkem TUV 120 l
    • Prostorový termostat v obývacím pokoji
    • Rozvody vytápění – plast REHAU
    • Desková otopná tělesa RADIK

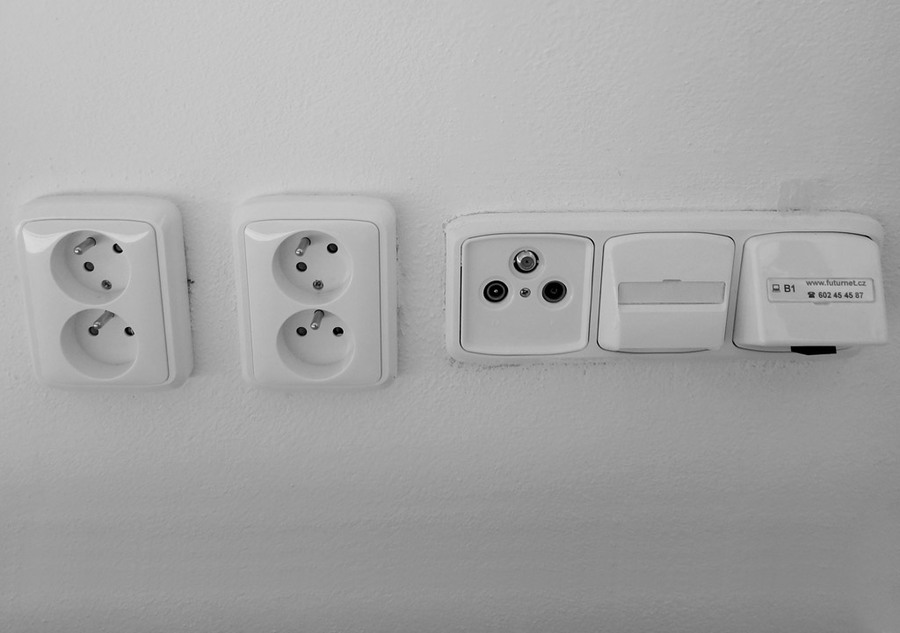

  • Elektroinstalace
    • Kabelové rozvody – měď
    • Zásuvky a vypínače – TANGO bílé
    • V každé místnosti vývod pro stropní osvětlovací těleso
    • Plastový rozvaděč ve vstupní chodbě
    • V obývacím pokoji zásuvka společné televizní antény, pevné telefonní linky a internetu
    • Domovní telefon ve vstupní chodbě – přívod od vstupní branky, resp. domovních dveří
    • Venkovní zásuvky na fasádě v bytech s předzahrádkou
  • 11
  • 12

Technické zařízení budovy – instalace

  • Vodovod
    Plastové rozvody. Přívod vody ze společné studny s venkovním kohoutkem v bytech s předzahrádkou.
  • Kanalizace
    Potrubí z PVC HT, ležatý svod z PVC KG
  • Vytápění
    • Plynový turbokotel nezávislý na vnitřním prostředí, s integrovaným zásobníkem TUV nebo samostatným zásobníkem TUV 120 l
    • Prostorový termostat v obývacím pokoji
    • Rozvody vytápění – plast REHAU
    • Desková otopná tělesa RADIK
  • Elektroinstalace
    • Kabelové rozvody – měď
    • Zásuvky a vypínače – TANGO bílé
    • V každé místnosti vývod pro stropní osvětlovací těleso
    • Plastový rozvaděč ve vstupní chodbě
    • V obývacím pokoji zásuvka společné televizní antény, pevné telefonní linky a internetu
    • Domovní telefon ve vstupní chodbě – přívod od vstupní branky, resp. domovních dveří
    • Venkovní zásuvky na fasádě v bytech s předzahrádkou

Zpevněné plochy

Celý areál dvora vč. chodníku a parkoviště (odstavná místa) - sjízdná plocha ze zámkové dlažby

13

NADSTANDARDY

Na vaši žádost jsme schopni provést úpravu libovolné složitosti, objednat atypický nábytek, včetně přípravy individuálního designu interiéru. Změny v standardech budou hodnoceny dodatečně.

Naši partneři:

Partnerem projektu je společnost PK INTERIÉR, která vám v případě Vašeho zájmu může nabídnout služby zahrnující od návrhu interiéru až po výrobu atypického nábytku na míru.

Firma SASA Interiér se specializuje na truhlářskou výrobu se zaměřením na kuchyně a bytový interiér. Společnost pro klienty našeho projektu realizuje kompletní služby od 3D návrhů po realizaci.

NADSTANDARDY

Na vaši žádost jsme schopni provést úpravu libovolné složitosti, objednat atypický nábytek, včetně přípravy individuálního designu interiéru. Změny v standardech budou hodnoceny dodatečně.

Naši partneři:

Partnerem projektu je společnost PK INTERIÉR, která vám v případě Vašeho zájmu může nabídnout služby zahrnující od návrhu interiéru až po výrobu atypického nábytku na míru.

Firma SASA Interiér se specializuje na truhlářskou výrobu se zaměřením na kuchyně a bytový interiér. Společnost pro klienty našeho projektu realizuje kompletní služby od 3D návrhů po realizaci.

Nautila Logo

Slovo architekta

Adaptace statku č.p.508 na bytový projekt v Hrnčířích

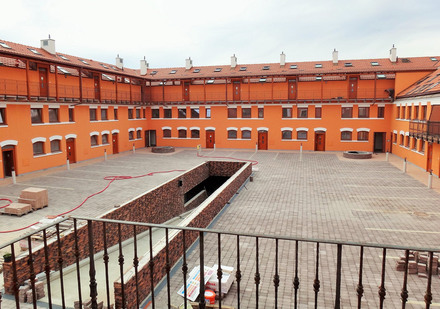

Nové budovy Statku Šeberov - křídla "A","B","C", umístěné v těsné blízkosti kostelíku svatého Prokopa v Hrnčířích, připomínají stopu historie ne tak vzdálené jako samotný kostel, ale dokládají a spoluvytvářejí urbanistické těžiště někdejší obce Hrnčíře. V důsledku rozvoje obce a obecně společenského vývoje se zemědělské využití někdejšího hospodářského dvora rozplynulo v několika po sobě následujících změnách užívání a nakonec demolice. Avšak novostavba Statku Šeberov připomíná prostorovou velkorysost a důstojnost dvora s historickou atmosférou. Atmosféra a otisk historie, které se nám podařily v tomto novém projektu vytvořit, lze pozorovat v detailu i celku a jsou určujícím principem nového bytového projektu Statek Šeberov, který má tomuto místu vtisknout novou energii a život. Nefunkční a poškozené konstrukce původního statku byly zdemolovány a odklizeny a vše bylo nahrazeno současnou novostavbou, která sahá elegantně do skrytého podzemí novostavby, kde se nachází podzemní garáže, samozřejmě s ohledem na dodržení dnešních požadavků na kvalitní stavění - šetrné k životnímu prostředí a úsporné, pokud jde o spotřebu energií.

Ve srovnání s ostatními současnými bytovými projekty v hl.m. Praze je tento zcela nový rezidenční dvůr neopakovatelný nejen ve vztahu k vlastní lokalitě, ale i ve způsobu, jakým novostavba definuje sousedské bydlení na kvótách původního půdorysu bývalé historické stavby - uzavřený bytový projekt s centrálním vjezdem na dvůr, jehož úkolem již není ustájení koní a povozů, ale vcelku nenápadné „ustájení“ osobních automobilů rezidentů - a to jak na povrchu, tak i v podzemním podlaží dvora. A z tohoto dvora vedou všechny cesty již k jednotlivým bytům, aniž by tento prostor ztrácel v možnostech a příležitostech k běžnému rozhovoru mezi sousedy i k nenápadné a spontánní kontrole kohokoli cizího. A tak, jak jsou vstupy do jednotlivých bytů orientovány ke společnému centrálnímu prostoru, tak otevření všech bytů v směrem ven, s mnoha pohledy do ničím nezastavěné zeleně Hrnčířů, jsou druhou - soukromou - podobou tohoto bytového projektu.

Velkorysost dispozičních řešení všech bytů, zachování soukromí v kombinaci se spontánní identifikací s jedním vstupem - jednou adresou - jedním dvorem, přítomnost genia loci místa a řada prvků z historie tohoto typu stavění, to vše vytváří předpoklady pro kvalitní rezidenční prostředí s jedinečným charakterem a atmosférou.

ing.arch. Petr Marušiak, NAUTILA ARCHITEKTI s.r.o.
